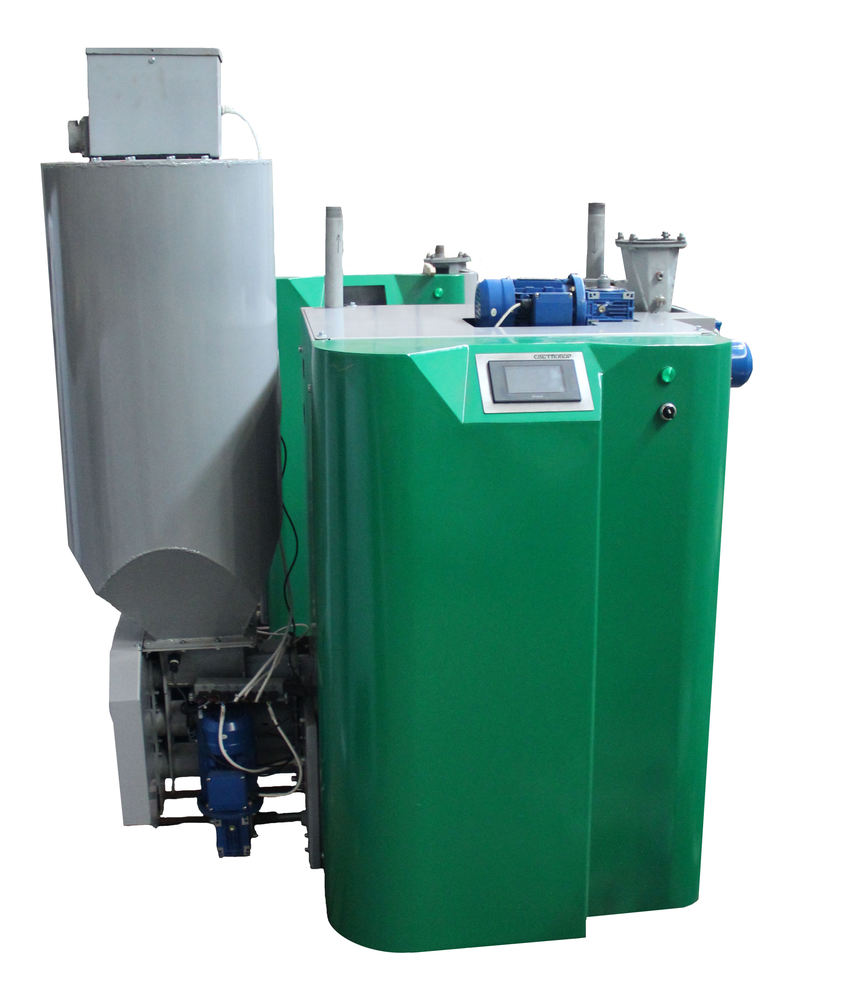

Пеллетный котел “Светлобор” ВД 20 оснащен:

• системой пневмо подачи пеллет, со встроенным бункером на 50 кг;
• системой очистки дымогарных труб;
• системой очистки колосниковой решетки;
• системой золоудаления;
• системой электророзжига;
• системой управления котлом на промышленном котроллере с ПИД регулированием и сенсорным экраном;
• cистемой управления тепловыми контурами;
• системой погодозависимого управления;
• Регулировка работы шнека, вентилятора и дымососа с помощью частотных преобразователей;
• GSM модуль (управление и информирование с помощью мобильного телефона) - опция.

Конструкция котла "Светлобор":

Встроенный бункер хранения пеллет и устройство пневмо подачи пеллет из внешнего склада. Встроенный бункер обеспечивает автономную работу котла на полной мощности в течении 10 часов. Вакуумный насос системы пневмоподачи установлен в звукоизолированном контейнере, что уменьшает шум в четыре раза.

Питатель. Состоит из привода, шнека рыхлителя (борется со сводообразованием в бункере), противопожарного шлюза (противодействует обратной тяге) и шнека подачи пеллет в горелку.

Конструкция горелки обеспечивает максимально возможный нагрев подаваемого первичного воздуха. Это повышает эффективность процесса горения. Одновременно снижается нагрев пеллет в подающем шнеке, что очень важно в целях пожарной безопасности. Колосниковая решетка, набрана из отдельных колосников, геометрически замкнутых друг на друга. Колосники, расположены под углом в 5° к горизонтали, и образуют чашу, идеальную для сжигания топлива. Проходя через колосники, первичный воздух дополнительно подогревается.

Камера сгорания по диаметру экранирована дожигателем. Дожигатель – устройство подвода и нагрева вторичного воздуха. Дожигатель, изготовленный из нержавеющей стали, имеет двойные стенки на всю высоту, что уменьшает потери тепла на излучение в 1.5 раза.

Автоматическое устройство очистки дымогарных труб каждые полчаса приводит трубы в идеальное состояние. КПД котла всегда максимальный. Устройство очистки дымогарных труб состоит из поворотных щеток, установленных в каждой трубе и механизма их последовательного поворота. Подробно описано ниже.

Автоматическое устройство очистки колосниковой решетки от шлаков. Состоит из рычага (дворника) закрепленном на щетке дымогарной трубы. При повороте дворника из одного крайнего положения в другое, дворник проходит над поверхностью колосниковой решетки и полностью ее очищает.

Механизм удаления золы, состоит из поворотной кочерги, приводимой от шнека. Шнек имеет переменный шаг и шарнирный привод.

Контейнер для сбора и удаления золы.

Водяная рубашка – теплообменник, изготовлен из специальной стали, с толщиной стенок 6 мм. Из-за толстых стенок котел имеет вес существенно больше чем у аналогов. Рабочее давление в рубашке до 3 атмосфер. Каждый котел испытывается при давлении 4.5 атмосферы. Гарантия от прогорания стенок – 10 лет.

Система управления котлом на промышленном котроллере с ПИД регулированием и сенсорным экраном. Управление подачей топлива, работой вентилятора и вытяжки с помощью частотных преобразователей. Диапазон регулирования от 10 до 100%, дискретность 1%. Постоянно осуществляется контроль за нагрузкой на двигателях и проверка их исправности.

Технические характеристики котлов Светлобор:
